Abläng- & Gehrungskreissägen

Rollenbahnen und Längenanschläge für die Abläng- und Gehrungskreissägen sind optional erhältlich, Infos hierzu finden Sie auf dieser Seite weiter unten

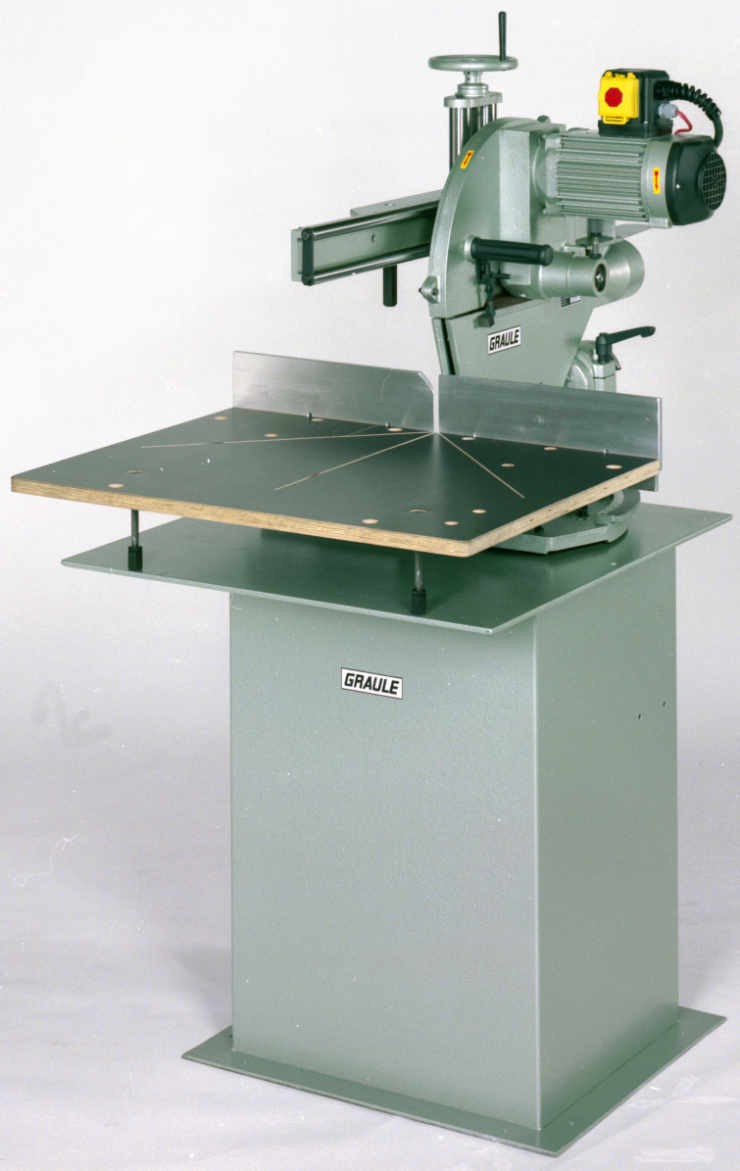

Typ ZS 85 N
  • Abläng- und Gehrungskreissäge mit maximaler Schnitthöhe von 85 mm
  • Stabile Graugußkonstruktion
  • Manueller Sägevorschub
  • Materialauflagetisch aus Schichtholzplatte
  • Anlageschulter aus Schichtholz

Technische Daten

  • Motor: 400 V / 2,0 kW (alternativ 230 V / 1,8 kW)
  • Drezahl: 2800 U/min.
  • Schnitthöhe: 85 mm bei 90° / 60 mm bei 45° geneigt
  • Schnittbreite: 380 mm bei 90° / 270 mm bei 45°
  • Gehrungsbereich horizontal: 45°-90°-45°
  • Gehrungsbereich vertikal: 90°-45° nach links
  • Sägeblatt-Ø: 300 mm
  • Gewicht: 75 kg
Typ ZS 85 NS
  • Abläng- und Gehrungskreissäge mit maximaler Schnitthöhe von 85 mm
  • Stabile Graugußkonstruktion
  • Manueller Sägevorschub
  • Materialauflagetisch aus Schichtholzplatte
  • Anlageschulter aus Stahl / Aluminium-Platten

Technische Daten

  • Motor: 400 V / 2,0 kW (alternativ 230 V / 1,8 kW)
  • Drezahl: 2800 U/min.
  • Schnitthöhe: 85 mm bei 90° / 60 mm bei 45° geneigt
  • Schnittbreite: 380 mm bei 90° / 270 mm bei 45°
  • Gehrungsbereich horizontal: 45°-90°-45°
  • Gehrungsbereich vertikal: 90°-45° nach links
  • Sägeblatt-Ø: 300 mm
  • Gewicht: 75 kg
Typ ZS 85 NS-SW
  • Abläng- und Gehrungskreissäge mit maximaler Schnitthöhe von 85 mm
  • Stabile Graugußkonstruktion
  • Manueller Sägevorschub
  • Materialauflagetisch aus Schichtholzplatte
  • Anlageschulter aus Stahl / Aluminium-Platten

Technische Daten

  • Motor: 400 V / 2,0 kW (alternativ 230 V / 1,8 kW)
  • Drezahl: 2800 U/min.
  • Schnitthöhe: 85 mm bei 90° / 60 mm bei 45° geneigt
  • Schnittbreite: 320 mm bei 90° / 230 mm bei 45°
  • Gehrungsbereich horizontal: 25°-90°-25°
  • Gehrungsbereich vertikal: 90°-45° nach links
  • Sägeblatt-Ø: 300 mm
  • Gewicht: 82 kg

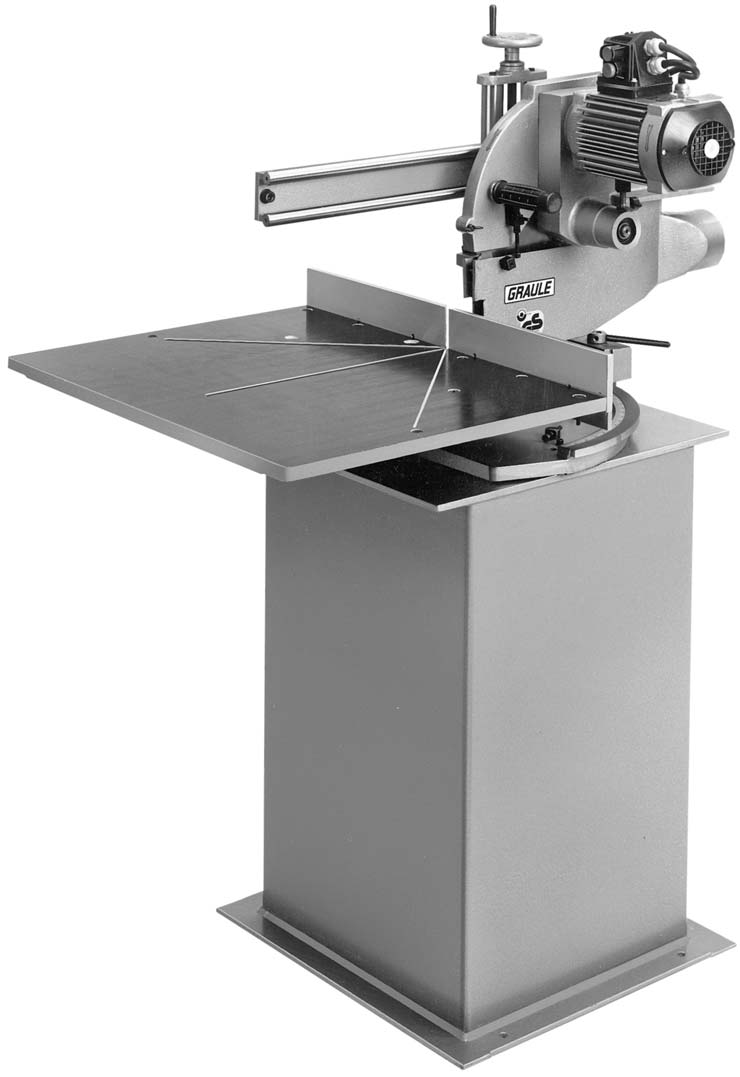

Typ ZS 135
  • Abläng- und Gehrungskreissäge mit maximaler Schnitthöhe von 135 mm
  • Stabile Graugußkonstruktion
  • Manueller Sägevorschub

Technische Daten

  • Motor: 400 V / 2.0 kW oder 400 V / 3.0 kW
  • Drehzahl: 3800 U/min
  • Schnittlänge: 430 mm
  • Schnitthöhe: 135 mm
  • Schnittbreite: 430 mm bei 90° / 300 mm bei 45°
  • Gehrungsbereich horizontal: 45°-90°-25°
  • Sägeblatt-Ø: 350 mm
  • Gewicht: 100 kg
Typ ZS 170
  • Abläng- und Gehrungskreissäge mit maximaler Schnitthöhe von 170 mm
  • Stabile Graugußkonstruktion
  • Manueller Sägevorschub

Technische Daten

  • Motor: 400 V / 2.0 kW oder 400 V / 3.0 kW
  • Drehzahl: 3500 U/min
  • Schnittlänge: 410 mm
  • Schnitthöhe: 170 mm
  • Schnittbreite: 410 mm bei 90° / 290 mm bei 45°
  • Gehrungsbereich horizontal: 45°-90°-25°
  • Sägeblatt-Ø: 420 mm
  • Gewicht: 110 kg
Typ ZS 200
  • Abläng- und Gehrungskreissäge mit maximaler Schnitthöhe von 200 mm
  • Stabile Graugußkonstruktion
  • Manueller Sägevorschub

Technische Daten

  • Motor: 400 V / 3.0 kW oder 400 V / 5.0 kW
  • Drehzahl: 2800 U/min
  • Schnittlänge: 420 mm
  • Schnitthöhe: 200 mm
  • Schnittbreite: 420 mm bei 90° / 295 mm bei 45°
  • Gehrungsbereich horizontal: 45°-90°-25°
  • Sägeblatt-Ø: 520 mm
  • Gewicht: 280 kg

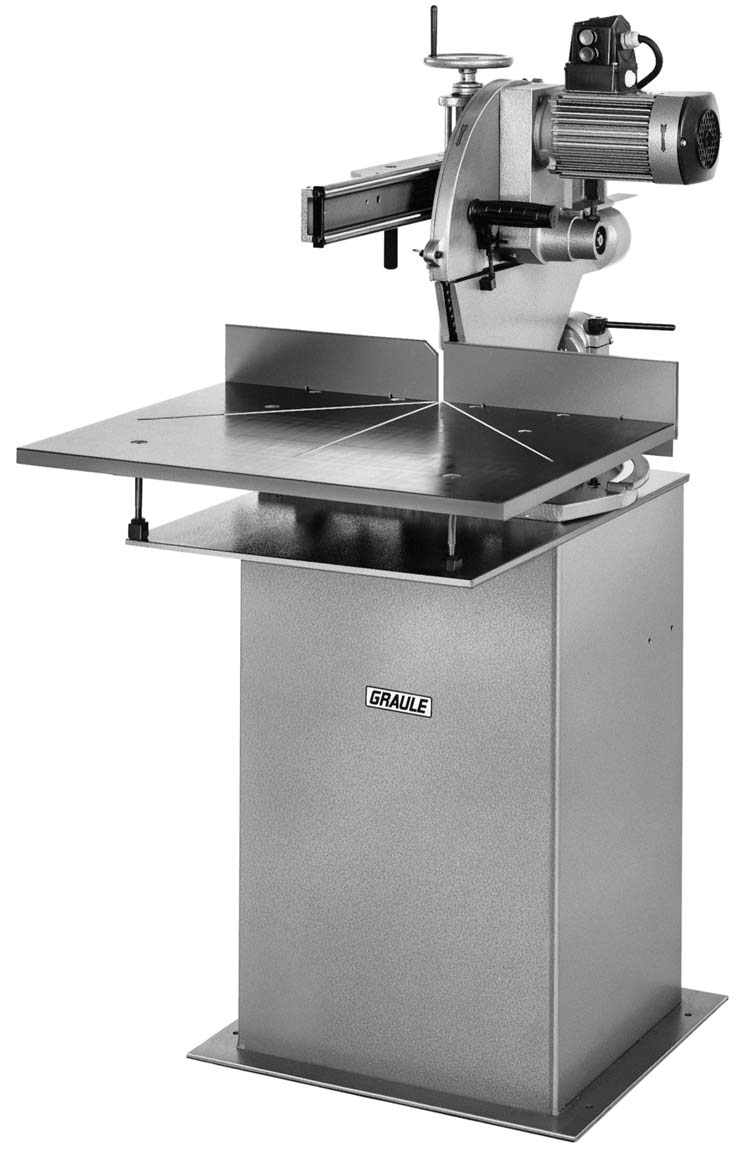

Typ ZS 135 N
  • Abläng- und Gehrungskreissäge mit maximaler Schnitthöhe von 135 mm
  • Stabile Graugußkonstruktion
  • Manueller Sägevorschub
  • Maschinen in 2 Ebenen auf Gehrung einstellbar

Technische Daten

  • Motor: 400 V / 2.0 kW oder 400 V / 3.0 kW
  • Drehzahl: 3800 U/min
  • Schnittlänge: 430 mm
  • Schnitthöhe: 135 mm bei 90° / 92 mm bei 45°
  • Schnittbreite: 430 mm bei 90° / 300 mm bei 45°
  • Gehrungsbereich horizontal: 45°-90°-25°
  • Gehrungsbereich vertikal: 90°-45° (nach links geneigt)
  • Sägeblatt-Ø: 350 mm
  • Gewicht: 100 kg
Typ ZS 170 N
  • Abläng- und Gehrungskreissäge mit maximaler Schnitthöhe von 170 mm
  • Stabile Graugußkonstruktion
  • Manueller Sägevorschub
  • Maschinen in 2 Ebenen auf Gehrung einstellbar

Technische Daten

  • Motor: 400 V / 2.0 kW oder 400 V / 3.0 kW
  • Drehzahl: 3500 U/min
  • Schnittlänge: 410 mm
  • Schnitthöhe:170 mm bei 90° / 115 mm bei 45°
  • Schnittbreite: 410 mm bei 90° / 290 mm bei 45°
  • Gehrungsbereich horizontal: 45°-90°-25°
  • Gehrungsbereich vertikal: 90°-45° (nach links geneigt)
  • Sägeblatt-Ø: 420 mm
  • Gewicht: 120 kg
Typ ZS 200 N
  • Abläng- und Gehrungskreissäge mit maximaler Schnitthöhe von 200 mm
  • Stabile Graugußkonstruktion
  • Manueller Sägevorschub
  • Maschinen in 2 Ebenen auf Gehrung einstellbar

Technische Daten

  • Motor: 400 V / 3.0 kW oder 400 V / 5.0 kW
  • Drehzahl: 2800 U/min
  • Schnittlänge: 420 mm
  • Schnitthöhe: 200 mm bei 90° / 140 mm bei 45°
  • Schnittbreite: 420 mm bei 90° / 295 mm bei 45°
  • Gehrungsbereich horizontal: 45°-90°-25°
  • Gehrungsbereich vertikal: 60°-90°-30°
  • Sägeblatt-Ø: 520 mm
  • Gewicht: 310 kg

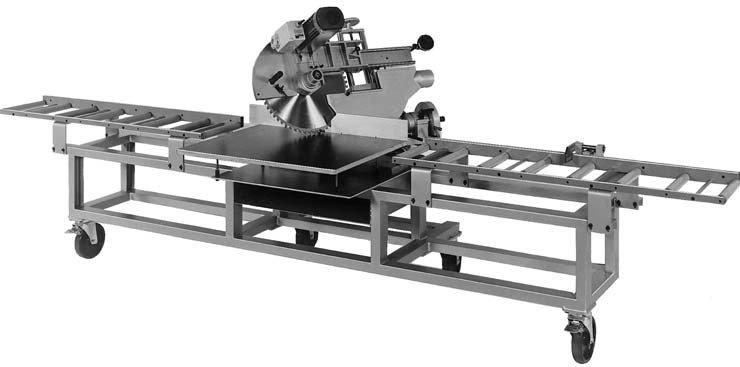

Typ ZS 200 N-F
  • Abläng- und Gehrungskreissäge mit maximaler Schnitthöhe von 200 mm
  • Stabile Graugußkonstruktion
  • Manueller Sägevorschub
  • Maschine montiert auf fahrbarem Maschinenunterbau mit 1,5 mtr. langen Rollenbahnen links und rechts
  • Linke Seite mit Skala und Anschlagschieber

Technische Daten

  • Motor: 400 V / 3.0 kW oder 400 V / 5.0 kW
  • Drehzahl: 2800 U/min
  • Schnittlänge: 420 mm
  • Schnitthöhe: 200 mm bei 90° / 140 mm bei 45°
  • Schnittbreite: 420 mm bei 90° / 295 mm bei 45°
  • Gehrungsbereich horizontal: 45°-90°-25°
  • Gehrungsbereich vertikal: 60°-90°-30°
  • Sägeblatt-Ø: 520 mm
  • Gewicht: 490 kg

Rollenbahnen und Längenanschläge

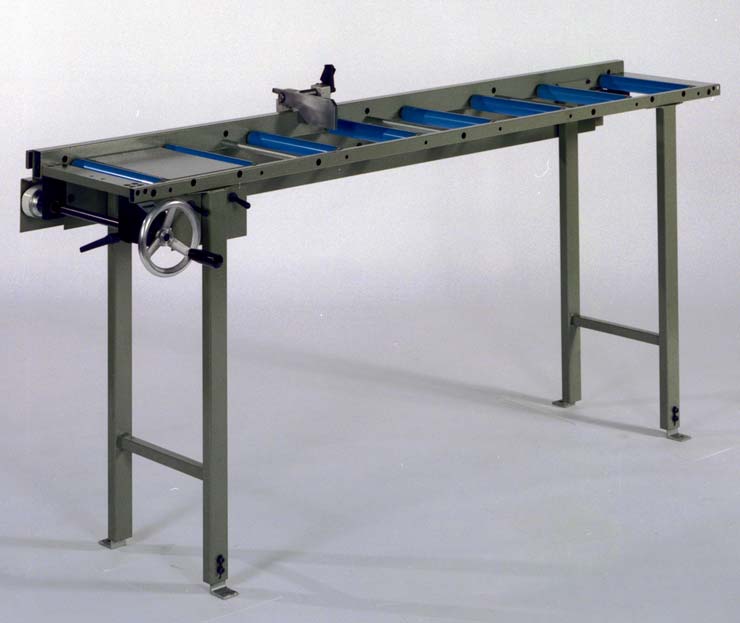

Typ RO, RLK, RLH und RLHK
  • Normale Ausführung



Technische Daten

  • Länge: 2/3/4/5/6 m
  • Rollenbreite: 300 mm (optional 400 mm)
  • Rollen: PVC (optional Stahl)
  •  Rollen-Ø: 40 mm
  • Rollenabstand: 300 mm

Unterschiede

  • Typ RO
    • Zufuhrrollenbahn mit mind. 2 Stützfüßen
  • Typ RLK
    • Rollenbahn-Längenanschlag mit nach hinten wegklappbarem Anschlagschieber
  • Typ RLH
    • Rollenbahn-Längenanschlag mit nach hinten wegklappbarem Materialanschlag, Anschlagschieber über Handrad vom Arbeitsplatz aus verstellbar, elektronisch digitale Maßanzeige
  • Typ RLHK
    • Wie Typ RLH, jedoch Materialanschlag pneumatisch vom Arbeitsplatz aus nach hinten wegklappbar

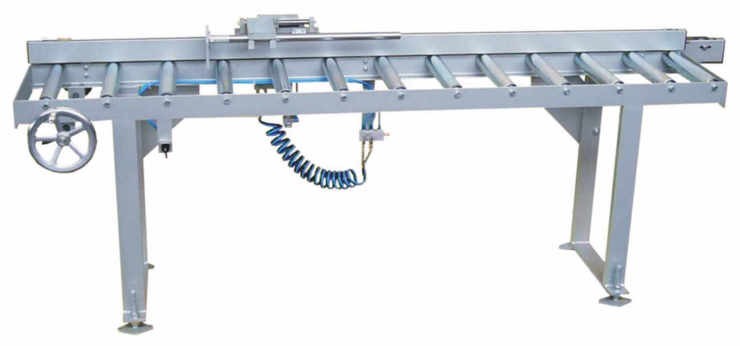

Typ RO-ST60, RLK-ST60, RLH-ST60
  • Schwere Ausführung, vorwiegend für den Einsatz in Zimmereien

Technische Daten

  • Länge: 2 – 13 m
  • Rollenbreite: 400 mm (optional 500/600 mm)
  • Rollen: Stahl (optional PVC)
  •  Rollen-Ø: 60 mm
  • Rollenabstand: 200 mm

Unterschiede

  • Typ RO-ST60
    • Zufuhrrollenbahn mit mindestens 2 Stützfüßen
  • Typ RLK-ST60
    • Rollenbahn-Längenanschlag mit nach hinten wegklappbarem Anschlagschieber
  • Typ RLH-ST60
    • Rollenbahn-Längenanschlag mit nach hinten wegklappbarem Materialanschlag, Anschlagschieber über Handrad vom Arbeitsplatz aus verstellbar, Maß über elektronisch digitale Anzeige am Arbeitsplatz ablesbar
